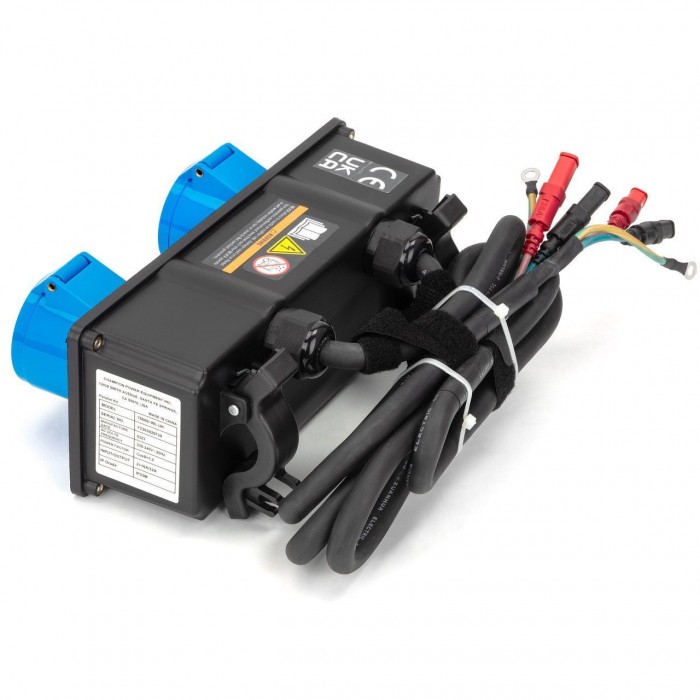

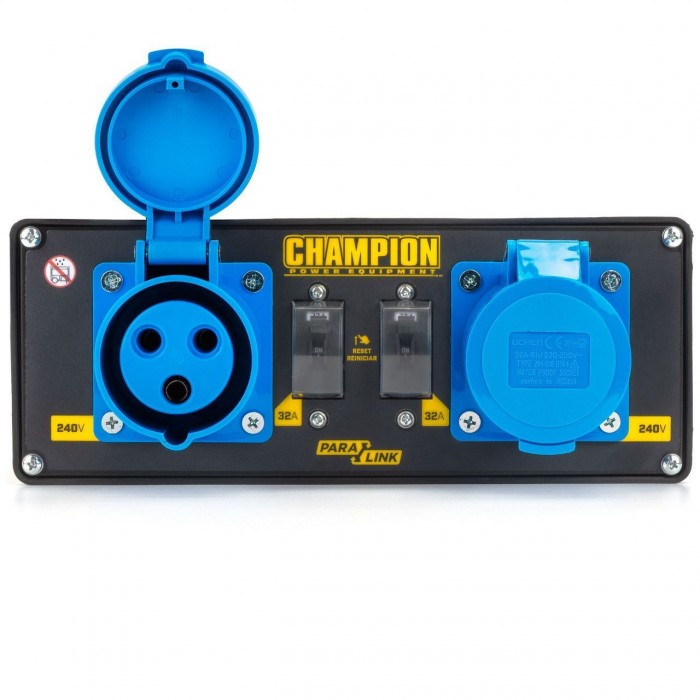

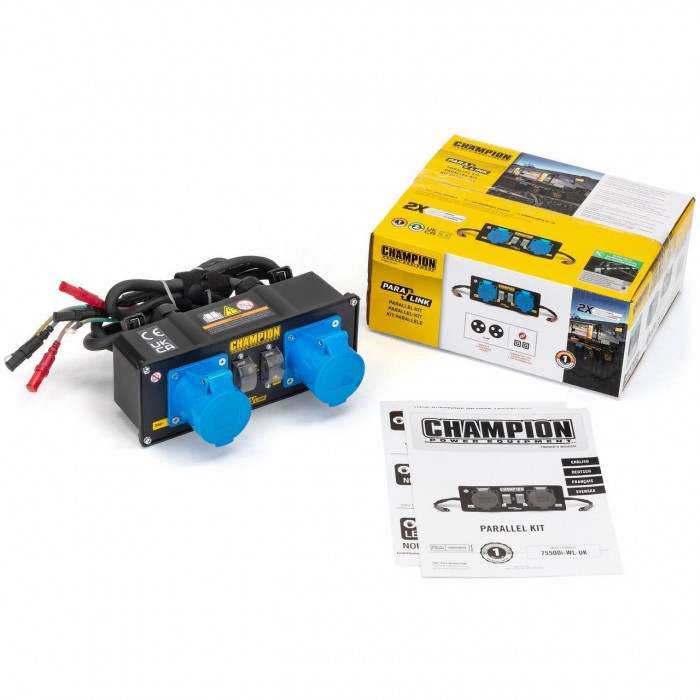

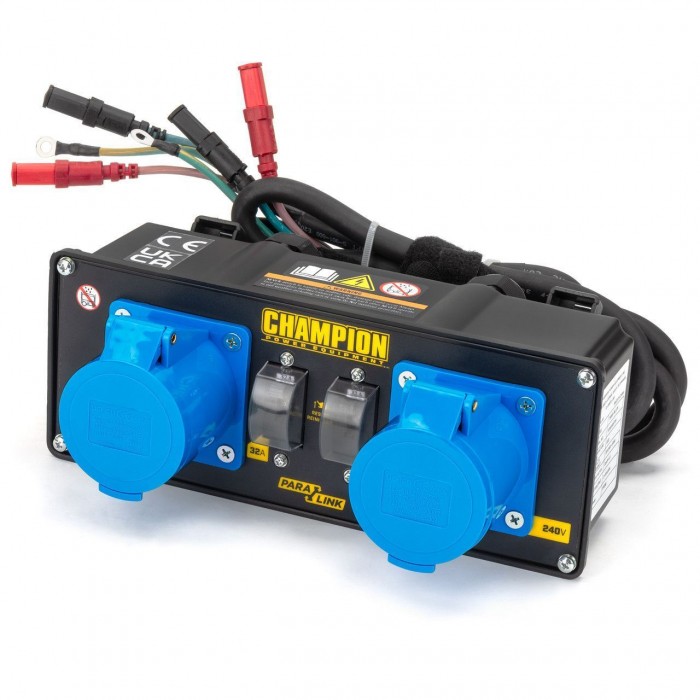

Система паралельного підключення генераторів Champion до 3 кВт 30А 75500i-WL

Система паралельного підключення CHAMPION до 3 кВт 30А

220 В змінного струму, 50 Гц, однофазне навантаження.
Автоматичний вимикач на 30 А — захищає від електричного перевантаження.

Загальну потужність даного паралельного комплекту можна обчислити наступним чином:
(Інвертор № 1 + Інвертор № 2 ) x 0,94 = Загальна потужність.
Максимальний вихід паралельного набору – це сумарна сила струму автоматичних вимикачів.

Паралель двох 2800W-3500W

1. Інвертори повинні бути вимкнені, а всі електричні навантаження відключені перед установкою паралельного комплекту.
2. Вирівнюйте інвертори в одному напрямку у формі букви «V» на відстані не менше [45 см] один від одного.
3. Закріпіть паралельний комплект зліва від «V».
4. На кожному інверторі зніміть заглушку роз'єму і вставте ЧЕРВОНИЙ провід живлення в ЧЕРВОНУ розетку, а ЧОРНИЙ провід живлення в ЧОРНУ.
5. На кожному інверторі підключіть заземлюючий провід до клеми заземлення на інверторі.
6. Запустіть двигуни обох інверторів. Слідкуйте за зеленим індикатором вихідного струму на панелях інвертора. Індикатор буде мигати під час запуску і стане постійним, коли навантаження буде загальним.
7. Не перевищуйте вказану потужність навантаження.
8. Слідуйте інструкціям у посібнику з експлуатації інвертора.

Паралель 2800W-3500W і 2000W

1. Інвертори повинні бути вимкнені, а всі електричні навантаження і відключені перед установкою паралельного комплекту.
2. Вирівнюйте інвертори в одному напрямку у формі букви «V». Конфігурація не менше 45 см один від одного.
3. Закріпіть паралельний комплект на лівій рукоятці іінвертор зліва від «V».
4. Підключіть інвертор потужністю 2800–3500 Вт.
5. Підключіть інвертор на 2000 Вт, знявши роз'єми адаптера з задньої частини комплекту для паралельного підключення.
   Зніміть заглушку роз'єму і вставте ЧЕРВОНИЙ кабель у ЧЕРВОНУ розетку адаптера, а потім у ЧЕРВОНУ і ЧОРНУ розетку для ЧОРНОГО кабелю.
6. Запустіть двигуни обох інверторів згідно з інструкцією.
   Слідкуйте за зеленим індикатором вихідного струму на панелях інвертора. Світло буде мигати під час запуску і стане постійним, коли навантаження стабілізується.
7. Підключіть навантаження до паралельної або інверторної схеми. Максимум до номінально допустимого рівня. Ніколи не перевищуйте вказану потужність.
8. Слідуйте інструкціям у посібнику з експлуатації інвертора.
